1.概觀

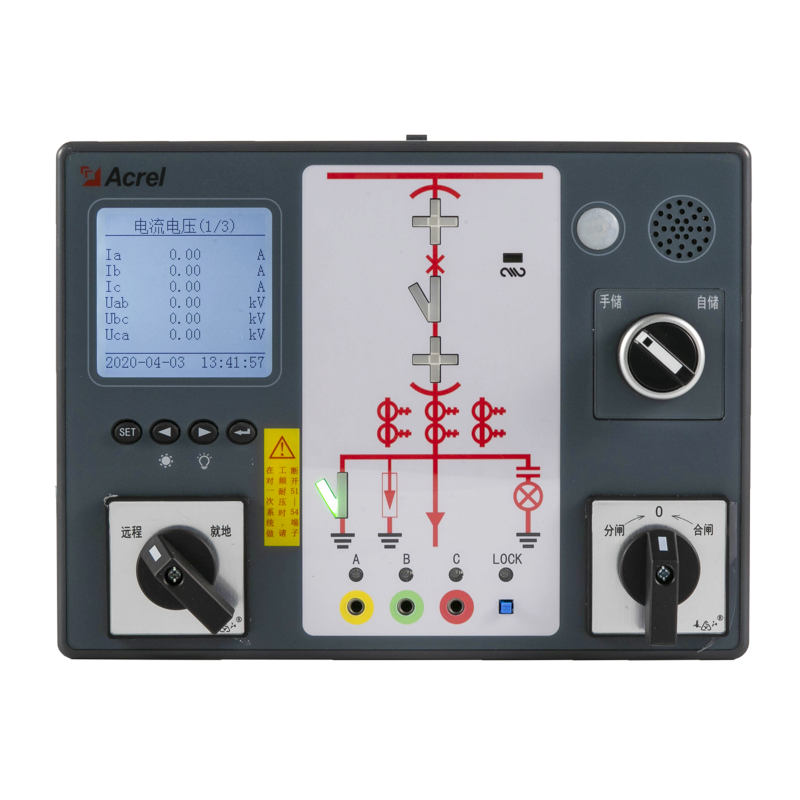

中高壓開關柜狀態綜合測控保護裝置用于3 ~ 35kV室內開關柜狀態，適用于中央柜、手車柜、固定柜、環網柜等各類柜。開關柜。它具有主回路仿真圖和開關狀態指示、高壓現場顯示、自動溫濕度控制、人體感應自動照明、語音提示、電氣參數測量和RS485通訊接口等功能。它集操作和顯示于一體。ASD系列開關柜綜合測控裝置具有主回路仿真圖和開關狀態指示、高壓現場顯示、自動溫濕度控制、人體感應自動照明、語音提示、電氣參數測量和RS485通訊接口等功能。它集操作和顯示于一體，直觀地反映機柜內組件的工作狀態和工作環境。

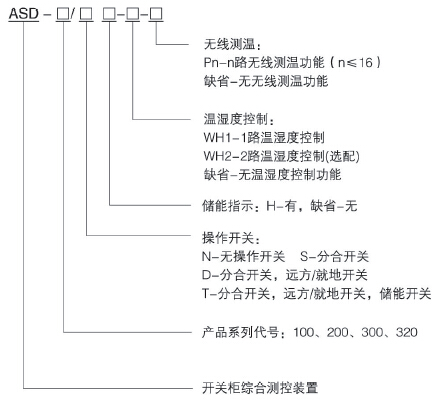

2.型號描述

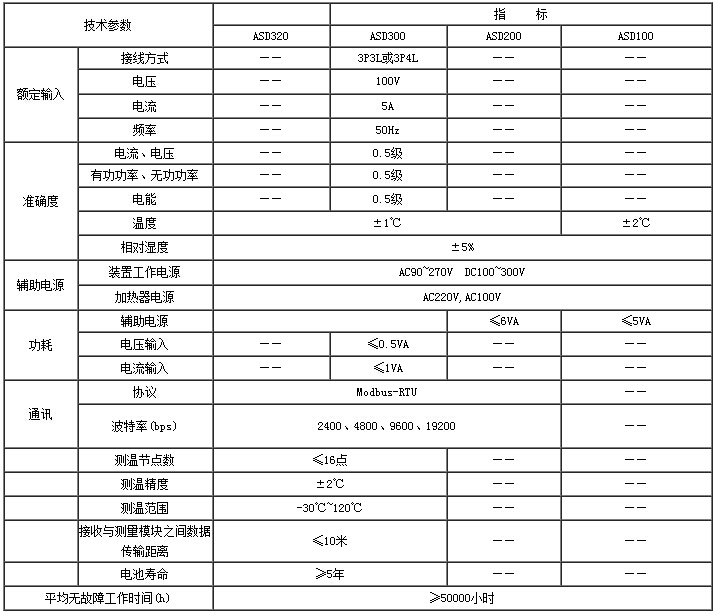

單擊添加圖片描述(最多60個單詞)編輯3。技術指標

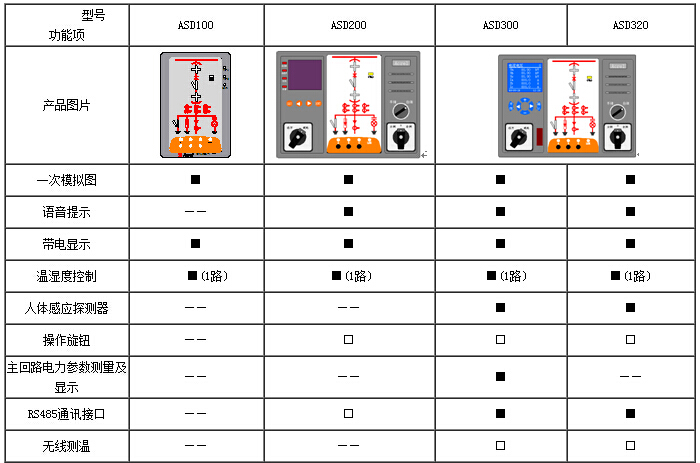

4.功能配置

單擊添加圖片描述(最多60字)以編輯5、形狀和大小(單位:毫米)

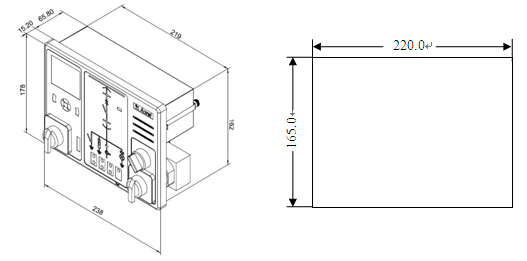

5.1 ASD200、ASD300、ASD320開關柜中和測控裝置

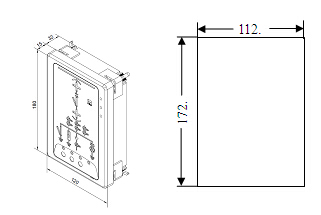

單擊添加圖片描述(最多60字)編輯5.2 ASD100開關柜集成測量和控制設備

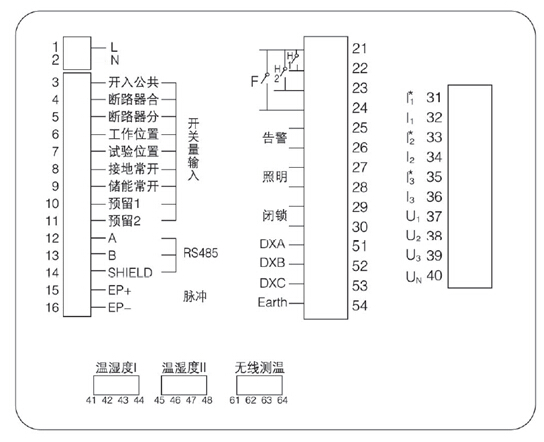

單擊添加圖片描述(最多60字)編輯6，終端

點擊添加圖片說明(最多60字)編輯注意:圖中所示接線端子和編號適用于ASD全線產品。由于特定訂單型號或可選功能，某些終端可能不會出現在產品上。

ASD系列開關柜綜合測控裝置具有主回路仿真圖和開關狀態指示、高壓現場顯示、自動溫濕度控制、人體感應自動照明、語音提示、電氣參數測量和RS485通訊接口等功能。，集操作和顯示于一體，直觀地反映機柜內組件的工作狀態和工作環境
